Wyobraź sobie ten moment. Prosta startowa, zielone światło, pedał gazu w podłodze. Ryk silnika wypełnia kabinę, a Twoje ciało wciskane jest w fotel z siłą, która zdaje się zakrzywiać czas. Wchodzisz w pierwszy zakręt, opony piszczą na granicy przyczepności, a siły przeciążenia próbują wyrwać Cię z siedzenia. To esencja jazdy po torze – adrenalina, precyzja i absolutne zjednoczenie z maszyną. Ale w tym samym momencie, głęboko w sercu Twojego samochodu, w metalowym labiryncie bloku silnika, rozgrywa się dramat, o którym nie masz pojęcia. Niewidzialna walka o przetrwanie, w której stawką jest życie Twojej jednostki napędowej. W tej walce pierwszą i najważniejszą linią obrony jest system smarowania silnika, a jego konstrukcja decyduje, czy z tego zakrętu wyjedziesz z uśmiechem, czy na lawecie.
Spis treści
- Dlaczego tor wyścigowy jest brutalnym poligonem doświadczalnym dla Twojego silnika?
- Czym jest mokra miska olejowa i dlaczego w codziennej jeździe sprawdza się doskonale?
- Sucha miska olejowa – dlaczego to rozwiązanie rodem z Formuły 1 jest złotym standardem w motorsporcie?
- Dlaczego sucha miska jest tak skuteczna?
- Jak prawidłowo serwisować system smarowania, by uniknąć kosztownej awarii?
- Serwisowanie mokrej miski olejowej
- Serwisowanie suchej miski olejowej
- Jakie modyfikacje systemu smarowania zapewnią Twojemu silnikowi nieśmiertelność na torze?
- Ulepszenia dla systemu mokrej miski
- Konwersja na suchą miskę olejową
- Sucha czy mokra miska – która jest dla Ciebie? Podsumowanie od ekspertów Car Design.
W Car Design w Myśliborzu doskonale rozumiemy, że pasja do motoryzacji to nie tylko dbałość o lśniący lakier, ale przede wszystkim o zdrowie mechaniczne pojazdu. Dlatego dziś zabierzemy Cię w podróż do wnętrza silnika, aby wyjaśnić, dlaczego system smarowania jest absolutnie kluczowy, zwłaszcza gdy poddajesz swoje auto ekstremalnym próbom na torze wyścigowym.
Z tego artykułu dowiesz się:
- Dlaczego siły przeciążenia na torze są śmiertelnym wrogiem tradycyjnego systemu smarowania.
- Jak działa mokra miska olejowa – standardowe rozwiązanie, które ma swoje ograniczenia.
- Czym jest sucha miska olejowa i dlaczego jest to technologia rodem z motorsportu, stosowana w autach takich jak Porsche czy Ferrari.
- Jakie są kluczowe różnice w serwisowaniu obu systemów, aby zapewnić silnikowi maksymalną ochronę.
- Jakie modyfikacje silnika i układu smarowania mogą uratować Cię przed katastrofalnym zatarciem jednostki napędowej.
Dlaczego tor wyścigowy jest brutalnym poligonem doświadczalnym dla Twojego silnika?
Jazda po torze wyścigowym to coś więcej niż tylko rozwijanie wysokich prędkości na prostej. To ciągła sekwencja gwałtownych przyspieszeń, ostrych hamowań i, co najważniejsze, pokonywania zakrętów z ogromną prędkością. Każdy z tych manewrów generuje potężne siły bezwładności, znane jako siły G lub przeciążenia, które działają nie tylko na kierowcę, ale na każdy element samochodu – w tym na płyny. Wyobraź sobie, że trzymasz w ręku szklankę do połowy napełnioną wodą i gwałtownie skręcasz w lewo. Co się stanie? Cała woda przemieści się gwałtownie w prawo, odsłaniając dno szklanki. Dokładnie to samo dzieje się z olejem w misce olejowej Twojego silnika.
Podczas gdy w codziennej jeździe przeciążenia boczne rzadko przekraczają 0.4-0.5 G, na torze, w aucie sportowym na oponach typu slick, wartości te regularnie sięgają 1.2 G, 1.5 G, a nawet więcej. Do tego dochodzą przeciążenia wzdłużne podczas hamowania i przyspieszania. W tych warunkach olej silnikowy, zamiast spokojnie spoczywać na dnie miski olejowej, jest gwałtownie ciskany od jednej ściany do drugiej. Problem pojawia się, gdy smok olejowy – element odpowiedzialny za zasysanie oleju i dostarczanie go do pompy – nagle znajdzie się w miejscu, z którego olej odpłynął. Zamiast cennego środka smarnego, pompa zasysa powietrze. Dla silnika pracującego pod ogromnym obciążeniem, nawet ułamek sekundy bez smarowania jest jak wyrok. To zjawisko nazywamy przerwaniem filmu olejowego lub głodem olejowym (oil starvation).
Skutki są katastrofalne. Bez oleju, który działa jak poduszka hydrauliczna między ruchomymi częściami, metal zaczyna trzeć o metal. W pierwszej kolejności cierpią panewki korbowodowe i główne wału korbowego. Temperatura w tych miejscach rośnie w zastraszającym tempie, prowadząc do ich zniszczenia i, w skrajnych przypadkach, do zatarcia silnika – awarii tak poważnej, że często kończy się koniecznością wymiany całej jednostki napędowej. Właśnie dlatego profesjonalny serwis aut sportowych zawsze zwraca uwagę na stan i konstrukcję układu smarowania w pojazdach przeznaczonych do jazdy torowej.

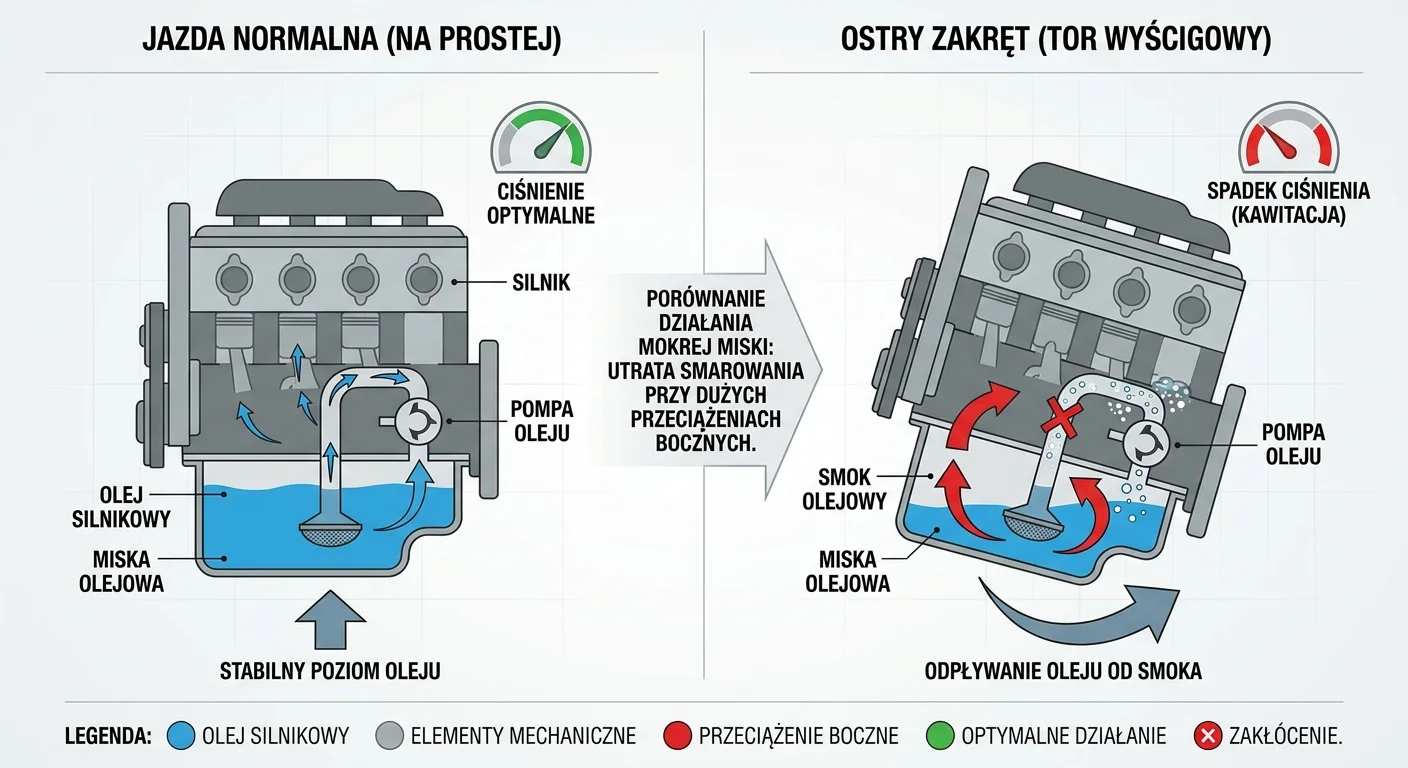

Czym jest mokra miska olejowa i dlaczego w codziennej jeździe sprawdza się doskonale?
Mokra miska olejowa (ang. wet sump) to standardowe, najczęściej spotykane rozwiązanie w niemal 99% samochodów produkowanych seryjnie, od miejskich kompaktów po mocne sedany i SUV-y. Nazwa pochodzi od faktu, że miska olejowa, przykręcona na dole silnika, pełni jednocześnie rolę zbiornika (rezerwuaru) na olej. To proste, tanie w produkcji i niezawodne rozwiązanie, które doskonale sprawdza się w warunkach, do jakich zostało zaprojektowane – czyli w normalnym ruchu drogowym.
Jego działanie jest niezwykle proste:
- Miska olejowa (zbiornik): Na dnie silnika znajduje się głęboka miska, w której gromadzi się cały olej po spłynięciu z górnych części silnika.
- Smok olejowy (pickup): W najniższym punkcie miski zanurzona jest rurka ssąca, zakończona sitkiem, zwana smokiem. Jego zadaniem jest pobieranie oleju z dna miski.
- Pompa oleju: Napędzana najczęściej bezpośrednio od wału korbowego, zasysa olej przez smok i tłoczy go pod ciśnieniem do magistrali olejowej, która rozprowadza go po całym silniku – do panewek, wałków rozrządu, turbosprężarki i innych kluczowych komponentów.
Zaletą tego systemu jest jego prostota i zwarta budowa. Wszystko jest zintegrowane w jednym miejscu, co obniża koszty produkcji i ułatwia serwis. Dopóki samochód porusza się w warunkach umiarkowanych przeciążeń, smok olejowy jest zawsze zanurzony w oleju i wszystko działa bez zarzutu. Problemy, jak już wiemy, zaczynają się na torze wyścigowym. Producenci aut o sportowym zacięciu, którzy stosują mokrą miskę, starają się minimalizować ryzyko głodu olejowego poprzez stosowanie przegród w misce olejowej (ang. baffles). Są to specjalne ścianki z klapkami, które ograniczają swobodne przelewanie się oleju na boki, próbując utrzymać go w okolicy smoka. To jednak często rozwiązanie kompromisowe, które przy naprawdę wysokich przeciążeniach może okazać się niewystarczające. Właśnie dlatego tak ważny jest regularny serwis mechaniczny, podczas którego można ocenić, czy standardowy system smarowania jest adekwatny do planowanego sposobu użytkowania pojazdu.
Sucha miska olejowa – dlaczego to rozwiązanie rodem z Formuły 1 jest złotym standardem w motorsporcie?
Jeśli kiedykolwiek zastanawiałeś się, jak supersamochody takie jak Porsche 911 GT3, Ferrari 488 Pista czy Lamborghini Huracán Performante są w stanie pokonywać zakręty z siłami, które wydają się przeczyć prawom fizyki, nie martwiąc się o smarowanie silnika, odpowiedź brzmi: sucha miska olejowa (ang. dry sump). To rozwiązanie, które narodziło się z potrzeb profesjonalnego motorsportu i jest uważane za absolutny szczyt technologii smarowania silników wysokoobciążonych.
Nazwa „sucha miska” jest nieco myląca, ponieważ miska nadal jest na swoim miejscu, ale jej rola i konstrukcja są zupełnie inne. W tym systemie miska jest bardzo płytka i nie służy jako zbiornik. Jej jedynym zadaniem jest zebranie oleju spływającego z silnika, skąd jest on natychmiast odsysany. Prawdziwym sercem systemu jest zewnętrzny, wysoki i wąski zbiornik oleju, który jest odporny na działanie sił bocznych.
System suchej miski olejowej jest znacznie bardziej skomplikowany i składa się z kilku kluczowych elementów:
- Płytka miska olejowa: Znacznie niższa niż w systemie mokrym, co pozwala na zamontowanie silnika niżej w podwoziu. To obniża środek ciężkości pojazdu, co jest ogromną zaletą w sporcie, poprawiając prowadzenie i stabilność w zakrętach.
- Zewnętrzny zbiornik oleju: Wysoki, cylindryczny zbiornik montowany zazwyczaj w komorze silnika. Jego konstrukcja sprawia, że nawet przy ekstremalnych przeciążeniach poziom oleju przy wlocie do pompy ciśnieniowej pozostaje stabilny. Dodatkowo, posiada on specjalne przegrody i systemy odpowietrzające, które usuwają pęcherzyki powietrza z oleju, poprawiając jego właściwości smarne.
- Wielostopniowa pompa oleju: To najbardziej złożony element. Składa się z jednej sekcji ciśnieniowej (jak w mokrej misce) oraz kilku (zazwyczaj od dwóch do pięciu) sekcji ssących (odsysających, ang. scavenge stages). Sekcje ssące z ogromną siłą odsysają olej z różnych punktów miski olejowej oraz głowic i przesyłają go do zewnętrznego zbiornika. Sekcja ciśnieniowa pobiera idealnie odpowietrzony i schłodzony olej ze zbiornika i podaje go do silnika.
Dlaczego sucha miska jest tak skuteczna?
- Całkowita eliminacja głodu olejowego: Niezależnie od tego, jak gwałtownie hamujesz, przyspieszasz czy skręcasz, pompa ciśnieniowa zawsze pobiera olej ze stabilnego źródła – zewnętrznego zbiornika. Silnik ma zapewnione stałe, nieprzerwane smarowanie.
- Lepsze osiągi: Dzięki temu, że wał korbowy nie brodzi w głębokiej kałuży oleju (jak w mokrej misce), zmniejszają się straty mocy spowodowane oporem (tzw. windage). Silnik swobodniej wkręca się na obroty, co może dać przyrost kilku lub nawet kilkunastu koni mechanicznych. To jeden z elementów, który składa się na profesjonalny tuning mechaniczny.
- Większa pojemność i lepsze chłodzenie: Systemy suchej miski mieszczą znacznie więcej oleju (często ponad 10-12 litrów). Większa ilość oleju wolniej się nagrzewa i skuteczniej odprowadza ciepło z kluczowych elementów silnika. Często w skład systemu wchodzi również dedykowana chłodnica oleju.
- Możliwość niższego montażu silnika: Jak wspomniano, płytka miska pozwala obniżyć środek ciężkości, co jest świętym Graalem inżynierów projektujących samochody sportowe.
Poniższa tabela w przejrzysty sposób podsumowuje kluczowe różnice między oboma systemami:
| Cecha | Mokra miska olejowa (Wet Sump) | Sucha miska olejowa (Dry Sump) |
|---|---|---|
| Konstrukcja | Prosta, zintegrowana miska jako zbiornik | Złożona, z płytką miską i zewnętrznym zbiornikiem |
| Koszt | Niski | Wysoki |
| Odporność na przeciążenia | Ograniczona (ryzyko głodu olejowego) | Bardzo wysoka (brak ryzyka głodu olejowego) |
| Pozycja montażu silnika | Wyższa | Możliwość znacznego obniżenia |
| Pojemność układu | Standardowa (4-8 litrów) | Zwiększona (10-16+ litrów) |
| Wpływ na moc | Potencjalne straty mocy (windage) | Zysk mocy dzięki redukcji oporów |
| Zastosowanie | Samochody seryjne, drogowe | Samochody wyścigowe, supersamochody |
| Serwisowanie | Proste | Skomplikowane, wymaga wiedzy |
Jak prawidłowo serwisować system smarowania, by uniknąć kosztownej awarii?
Prawidłowy serwis układu smarowania jest absolutnie fundamentalny dla długowieczności każdego silnika, ale w przypadku aut sportowych, użytkowanych w wymagających warunkach, nabiera on rangi priorytetu. Procedury i wymagania dla systemów mokrej i suchej miski znacznie się od siebie różnią, a błędy popełnione z niewiedzy mogą być niezwykle kosztowne. W Car Design kładziemy ogromny nacisk na precyzję i wiedzę, bo wiemy, że diabeł tkwi w szczegółach.
Serwisowanie mokrej miski olejowej
Serwisowanie standardowego układu smarowania wydaje się proste, ale i tu można popełnić błędy. Kluczem jest regularność i jakość stosowanych materiałów. Przed każdym wyjazdem na tor, a także regularnie podczas codziennej eksploatacji, należy bezwzględnie sprawdzać poziom oleju. Co ważne, należy to robić na równej powierzchni i po odczekaniu kilku minut od zgaszenia silnika, aby olej zdążył spłynąć do miski. Uwaga na przelanie! O ile niedobór oleju jest oczywistym zagrożeniem, o tyle jego nadmiar jest równie niebezpieczny. Zbyt wysoki poziom oleju sprawia, że obracający się z ogromną prędkością wał korbowy zaczyna go ubijać, tworząc pianę. Napowietrzony olej ma drastycznie gorsze właściwości smarne i może doprowadzić do uszkodzenia panewek. Dodatkowo, wzrasta ciśnienie w skrzyni korbowej, co może prowadzić do uszkodzenia uszczelnień silnika.
Kolejnym aspektem jest dobór odpowiedniego oleju. Olej do auta, które spędza weekendy na torze, musi mieć wyższą odporność na ekstremalne temperatury i ścinanie (stabilność filmu olejowego). Często stosuje się oleje o wyższej lepkości (np. 5W-50, 10W-60) niż zalecane do standardowej eksploatacji. Warto również znacznie skrócić interwały wymiany – olej poddany obciążeniom torowym degraduje się znacznie szybciej. Jeśli nie jesteś pewien, jaki olej będzie najlepszy, warto skonsultować się ze specjalistami, którzy posiadają doświadczenie w przygotowaniu aut do sportu. Jak znaleźć dobrego mechanika? To pytanie, na które warto znać odpowiedź, zanim oddasz swoje cenne auto w niepowołane ręce.
Serwisowanie suchej miski olejowej
Tutaj wkraczamy na terytorium wymagające specjalistycznej wiedzy. Serwisowanie suchej miski olejowej rządzi się zupełnie innymi prawami. Najczęstszym błędem popełnianym przez niedoświadczonych użytkowników lub mechaników jest nieprawidłowe sprawdzanie poziomu oleju. W przeciwieństwie do mokrej miski, gdzie olej sprawdzamy na zimnym lub lekko wystudzonym silniku, w systemie suchym procedurę wykonuje się na rozgrzanym silniku, często pracującym na wolnych obrotach, lub bezpośrednio po jego zgaszeniu. Dlaczego? Ponieważ duża część oleju znajduje się w obiegu – w przewodach, chłodnicy i w samym silniku. Sprawdzenie poziomu na zimno w zewnętrznym zbiorniku pokaże znacznie zaniżony stan, co może skłonić do dolania oleju i w konsekwencji do drastycznego przelania całego układu, gdy silnik się rozgrzeje i olej wróci do zbiornika.
Każdy producent ma swoją specyficzną procedurę – na przykład w niektórych modelach Porsche należy rozgrzać olej do 90°C, zgasić silnik i sprawdzić poziom w ciągu minuty. Zignorowanie tych zaleceń to prosta droga do poważnej awarii. Równie ważne jest regularne kontrolowanie stanu licznych przewodów olejowych i ich złączek. W systemie suchym jest ich znacznie więcej niż w mokrym, co stwarza więcej potencjalnych miejsc wycieków. Wyciek oleju pod ciśnieniem z takiego układu jest nie tylko niebezpieczny dla silnika, ale stwarza też ogromne ryzyko pożaru. Właśnie dlatego kompleksowe usługi mechaniczne w profesjonalnym warsztacie to inwestycja w bezpieczeństwo i niezawodność.
Jakie modyfikacje systemu smarowania zapewnią Twojemu silnikowi nieśmiertelność na torze?
Jeśli poważnie myślisz o regularnej jeździe po torze, a Twój samochód jest wyposażony w standardową, mokrą miskę olejową, inwestycja w modyfikacje układu smarowania powinna znaleźć się na szczycie Twojej listy priorytetów. To znacznie ważniejsze niż dodawanie koni mechanicznych, ponieważ bez niezawodnego smarowania, cała dodatkowa moc będzie bezużyteczna.
Ulepszenia dla systemu mokrej miski
Istnieje kilka sprawdzonych sposobów na znaczną poprawę wydajności i bezpieczeństwa fabrycznego systemu smarowania:

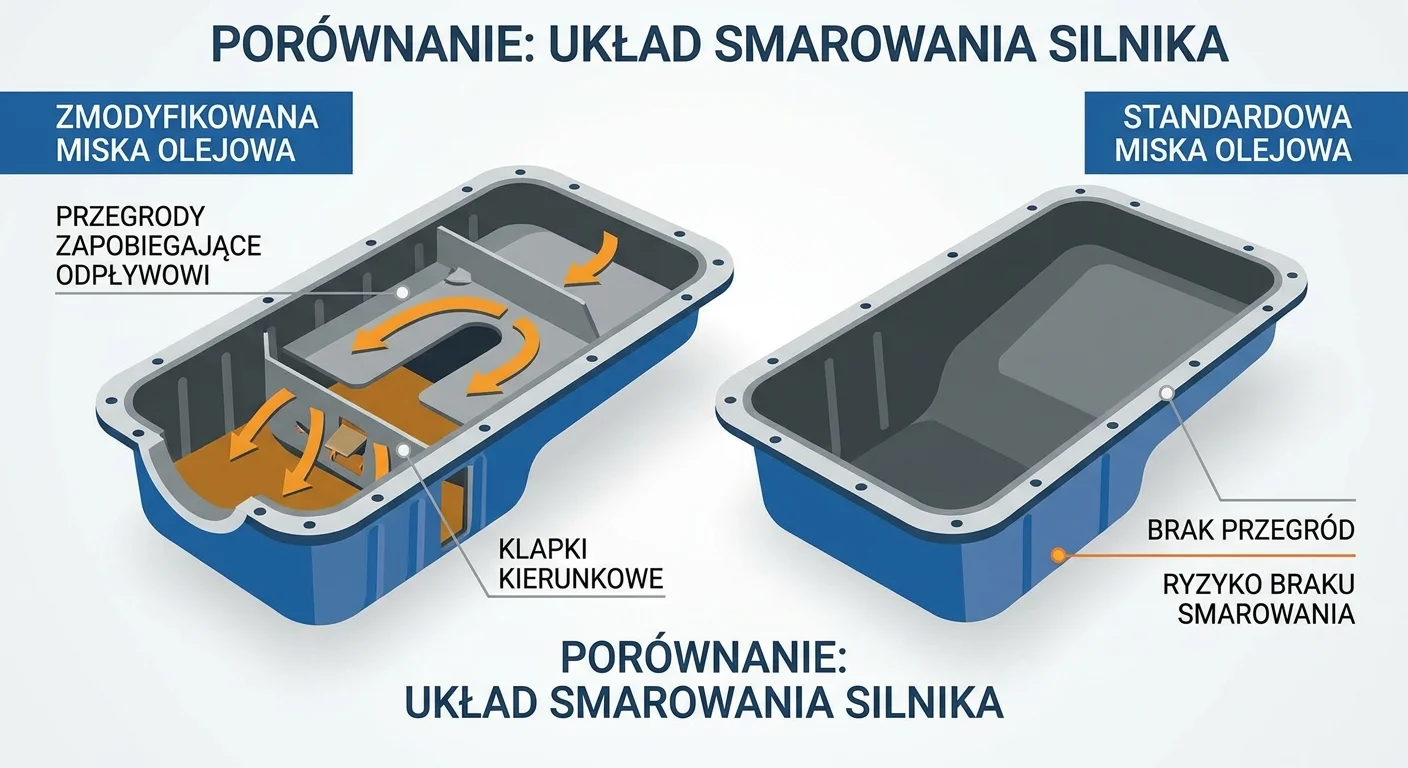

- Miska olejowa z przegrodami (Baffled Oil Pan): To absolutna podstawa. Wymiana fabrycznej miski na produkt renomowanej firmy (np. Moroso, Canton, VAC Motorsports) z zaawansowanym systemem przegród i jednokierunkowych klapek, które „zamykają” olej w okolicy smoka podczas przeciążeń. To stosunkowo niedroga modyfikacja, która drastycznie zmniejsza ryzyko głodu olejowego.
- Windage Tray: Specjalna perforowana płyta montowana między wałem korbowym a miską olejową. Jej zadaniem jest zapobieganie rozpryskiwaniu oleju przez obracający się wał, co redukuje napowietrzenie oleju i zmniejsza straty mocy.
- Chłodnica oleju: Jazda po torze to ekstremalne temperatury. Zbyt gorący olej traci swoją lepkość i właściwości smarne. Montaż wydajnej chłodnicy oleju z termostatem to klucz do utrzymania jego temperatury w bezpiecznym zakresie (zazwyczaj 100-120°C). To jeden z kluczowych kroków w procesie zwiększania mocy i osiągów samochodu w sposób odpowiedzialny.
- Accusump (Akumulator oleju): To genialne w swojej prostocie urządzenie. Jest to ciśnieniowy zbiornik połączony z układem smarowania. W normalnych warunkach jest on napełniony olejem pod ciśnieniem. W momencie, gdy ciśnienie w układzie spada (np. z powodu chwilowego zassania powietrza przez smok), Accusump natychmiast uwalnia zmagazynowany olej, ratując silnik przed przerwaniem filmu olejowego. Działa jak polisa ubezpieczeniowa dla Twojego silnika.
Konwersja na suchą miskę olejową
To ostateczne i bezkompromisowe rozwiązanie dla tych, którzy budują dedykowany samochód torowy. Konwersja z mokrej na suchą miskę olejową to skomplikowana i kosztowna operacja, która wymaga ogromnej wiedzy i doświadczenia. Wiąże się z wymianą miski olejowej, montażem zewnętrznej pompy, zbiornika, chłodnicy oraz poprowadzeniem całej sieci przewodów. To modyfikacja, która całkowicie zmienia architekturę układu smarowania. Jednak korzyści w postaci absolutnej niezawodności, poprawy osiągów i obniżenia środka ciężkości są nie do przecenienia dla każdego, kto traktuje motorsport na poważnie. Tego typu zaawansowane projekty to specjalność warsztatów takich jak Car Design w Myśliborzu, gdzie pasja łączy się z inżynierską precyzją. Dbałość o mechanikę idzie u nas w parze z troską o wygląd – bo co z tego, że auto jest szybkie, jeśli nie prezentuje się doskonale? Dlatego po modyfikacjach mechanicznych wielu naszych klientów decyduje się na zabezpieczenie inwestycji, stosując np. folię PPF, która jest niewidzialną ochroną lakieru.
Sucha czy mokra miska – która jest dla Ciebie? Podsumowanie od ekspertów Car Design.
Dotarliśmy do końca naszej podróży po krwiobiegu silnika. Jak widać, system smarowania to znacznie więcej niż tylko „wymiana oleju”. To skomplikowany i niezwykle ważny układ, którego sprawność decyduje o życiu lub śmierci Twojej jednostki napędowej, zwłaszcza gdy na szali stawiasz emocje i osiągi na torze wyścigowym.
Wybór między mokrą a suchą miską olejową sprowadza się do odpowiedzi na jedno fundamentalne pytanie: jak zamierzasz użytkować swój samochód?
- Mokra miska olejowa jest idealnym rozwiązaniem dla znakomitej większości samochodów, w tym tych o sportowym charakterze, które są użytkowane głównie na drogach publicznych z okazjonalnymi wypadami na tor (tzw. track days). W takim przypadku, inwestycja w wysokiej jakości olej, wydajną chłodnicę i miskę z przegrodami zapewni więcej niż wystarczający margines bezpieczeństwa, pozwalając cieszyć się jazdą bez niepotrzebnego stresu.
- Sucha miska olejowa to technologia zarezerwowana dla bezkompromisowych maszyn. Jeśli budujesz samochód z przeznaczeniem do regularnego udziału w zawodach, profesjonalnych treningach lub po prostu posiadasz supersamochód, w którym jest to rozwiązanie fabryczne, nie ma dla niej alternatywy. To gwarancja, że nawet w najbardziej ekstremalnych warunkach, serce Twojego auta będzie biło miarowo i bez zakłóceń.
Niezależnie od tego, który system znajduje się w Twoim samochodzie, pamiętaj, że kluczem do niezawodności jest wiedza i profesjonalny serwis. W Car Design w Myśliborzu traktujemy każdy pojazd z pasją i pietyzmem, na jaki zasługuje. Rozumiemy, że dla Ciebie to nie tylko środek transportu, ale symbol marzeń i ciężkiej pracy. Dlatego oferujemy kompleksową opiekę – od zaawansowanej mechaniki i tuningu, po mistrzowski detailing, który sprawi, że Twoje auto będzie wyglądać równie dobrze, jak jeździ.
Jeśli masz pytania dotyczące układu smarowania w swoim samochodzie, planujesz przygotować go do jazdy po torze, lub po prostu szukasz ekspertów, którym możesz zaufać – skontaktuj się z nami. Z przyjemnością pomożemy Ci zadbać o Twoją motoryzacyjną pasję.
